マイデックスインデクサー特殊仕様

お客様の様々なご希望、ご要望にお応えして。

  *ワンボックス複数メカ内蔵
  *外観特殊ハウジング
  *特殊カム曲線
  *長尺中空出力軸

など多種多様な MYDEX® の設計・製作、納入実績があります。
弊社はその数多くの経験から様々なノウハウ、ソリューションを持っています。
複雑な作業を正確かつ高速で行う自動機を設計する際にはご相談ください。

一台から「こんな事ができれば・・・」にお応えするのがMYDEX®です。
是非弊社の技術スタッフをご活用ください。

以下に様々な特殊仕様の例を紹介致します。

*特殊ユニット

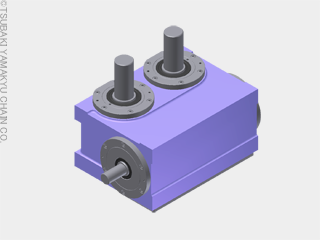

*ワンボックス複数メカ内蔵

ワンボックス複数メカ内蔵ワンボックス複数メカ内蔵ワンボックス複数メカ内蔵

2台のインデクサーを同期して使用する装置を極力コンパクトにしたい  >  ワンボックスに2台のメカを内臓

*ワンボックスの効果
    コンパクト(外寸体積比28%減少)
    カップリングなどの接続要素不要
    2台のタイミング調整不要

*特殊軸、追加工など

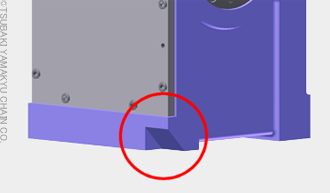

*ハウジング面取

ハウジングの一部を面取した画像

僅かな干渉であれば弊社追加工で対応

*出力異形状

円筒形出力画像

出力軸キーレスリジット締結の際、高剛性を得られる

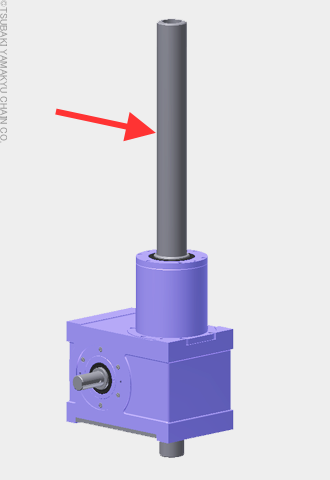

*出力軸長尺中空

出力軸中空長尺画像

長尺中空貫通軸仕様で分割軸の場合、軸の振れ、直角度など高精度が得られず軸受け強度も不十分となるが一体構造にすることで問題を解消

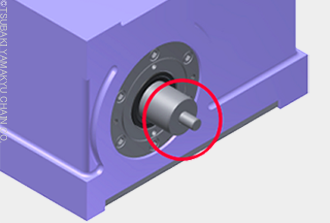

*入力軸エンコーダー取付加工

入力軸エンコーダー取付加工画像

入力軸にエンコーダーを取付、出力軸のタイミングを正確に同調

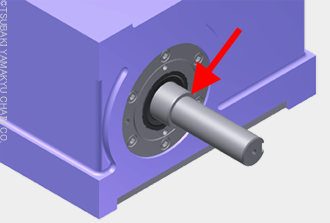

*入力軸段付き加工

入力軸段付き加工画像

プーリー等を突き当て取付することで正確に位置合わせができる

*出力軸両軸

下面の出力軸を延長した画像

フランジ面の反対側から駆動がとれる
